Условие задачи

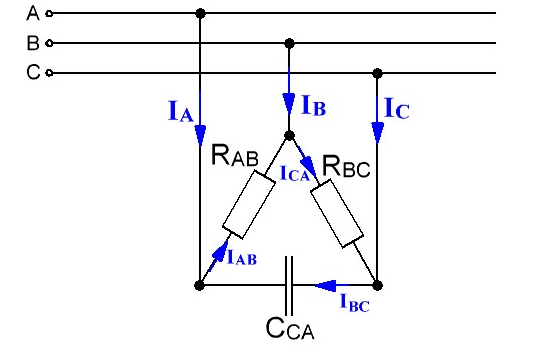

В трёхфазную сеть включили «треугольником» несимметричную нагрузку: в фазу АВ – резистор с сопротивлением RАВ = 10 Ом, в фазу ВС – резистор с сопротивлением RВС = 20 Ом, в фазу СА – емкостной элемент с ёмкостью ССА = 320 мкФ. Линейное напряжение Uном =220 В частота сети f = 50 Гц.
Определить фазные токи IAВ , IВС , IСА , активную, реактивную и полную мощности трёхфазной цепи.
Расчетное значение ХС округлить до целого числа.
Построить векторную диаграмму и определить по ней линейные токи IA , IВ , IС.
Ответ
1. При соединении треугольником фазные напряжения равны линейным:
UAВ = UBС = UCА = UФ = 220 B
2. Определим сопротивление емкостного элемента в фазе СА:
3. Определим фазные токи, применяя закон Ома...
