Условие:

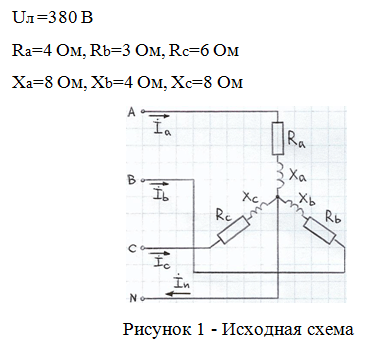

Для электрической цепи, схема которой изображена на рисунке 1, по заданным параметрам и линейному напряжению определить фазные токи, ток в нейтральном проводе, активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Исходные данные:
Решение:
1 Найдем комплексные значения полных сопротивлений фаз приемника:
Zа=Rа+jXа=4+j8=8,944e j63,43 Ом
Zb=Rb+jXb=3+j4=5e j53,13 Ом
Zс=Rс+jXс=6+j8=10e j53,13 Ом
2 Определим фазные напряжения:
а=Uлe j0/3=380e j0/3=220e j0=220 В
b=Uлej120/3=380ej120/3=220ej120=(110j190,53) В
c=Uлe j120/3=380e j120/3=220e j120=(110+j190,53) В
3 Определим ф...
