решение задачи на тему:

Определить исполнительные размеры Пуансона и матрицы вырубного штампа, представленного на рисунке, для вырубки ПП по контуру.

Дата добавления: 03.09.2024

Условие задачи

Определить исполнительные размеры Пуансона и матрицы вырубного штампа, представленного на рис. 1, для вырубки ПП по контуру.

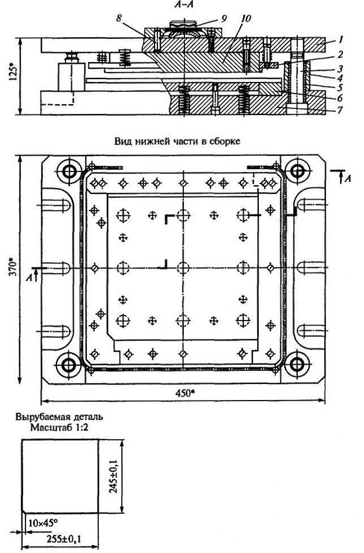

Рис. 1. Штамп для вырубки ПП по контуру: 1 – верхняя плита; 2 – при- жим; 3 – направляющая колонка; 4 – направляющая втулка; 5 – сепара- тор;  6  –  матрица;  7  –  нижняя  плита;  8  –  штифт;  9  –  хвостовик;  10 – Пуансон; * – размеры для справок

Исходные данные: размеры вырубаемой ПП – 255х245 мм (рис. 2); допуск на изготовление по 12 квалитету; материал ПП – гетинакс фольгированный марки ГФ-2-35Г; толщина ПП – 1 мм.



       Рис. 2. Печатная плата к примерам 1 и 2

Ответ

При толщине ПП менее 2 мм вырубку по контуру произ- водят без подогрева. Рассчитаем исполнительные размеры матрицы по формуле.

В соответствии с 12 квалитетом предельные отклонения соответствующего размера вырубаемой платы составляют:

для размера 255 мм = 0,52 мм;
для размера 245 мм = 0,46 мм.

Для того чтобы изготовить ПП по 12 квалитету матрицу и Пуансон необходимо выполнить по 8 квалитету, которому соответствует допуск:

для размера 255 мм М = 0,081 мм;
для размера 245 мм М = 0,072 мм.

Тогда размер матрицы

DM1 = (255 0,52)+0,081 = 254,48+0,081 мм;

DM2 = (245 0,46)+0,072 = 244,54+0,...
