Определить классическим методом напряжение на емкости и токи всех ветвей в переходном процессе
«Определить классическим методом напряжение на емкости и токи всех ветвей в переходном процессе»
- Электроника, электротехника, радиотехника
Условие:
Определить классическим методом напряжение на емкости и токи всех ветвей в переходном процессе для приложенного постоянного напряжения U. Построить зависимость тока в индуктивности от времени.
Схема электрической цепи изображена на рисунке 1.
Параметры элементов исследуемой электрической цепи приведены в таблице 1.
Таблица 1 – Исходные данные

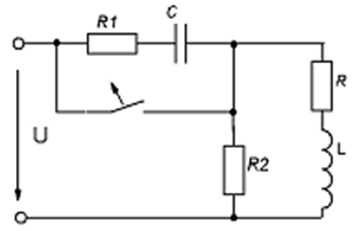

Рисунок 1 – Схема электрической цепи
Решение:

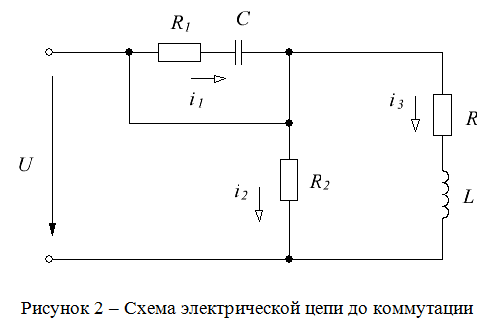

1. Обозначим токи в ветвях цепи (см. рис. 2).
2. Определим токи в цепи и напряжения на индуктивности и емкости до коммутации:
Напряжение на конденсаторе и катушке до коммутации:
