Определить коэффициент усиления по напряжению Кu и току Кi, а также входное Rвх и выходное Rвых сопротивления каскада, выполненного на транзисторе типа p-n-p по схеме с общим эмиттером.
«Определить коэффициент усиления по напряжению Кu и току Кi, а также входное Rвх и выходное Rвых сопротивления каскада, выполненного на транзисторе типа p-n-p по схеме с общим эмиттером.»
- Электроника, электротехника, радиотехника
Условие:
Определить коэффициент усиления по напряжению Кu и току Кi, а также входное Rвх и выходное Rвых сопротивления каскада, выполненного на транзисторе типа p-n-p по схеме с общим эмиттером. Величины сопротивления эмиттерного резистора Rэ, входного сопротивления транзистора h11 , коэффициента усиления по току транзистора h21 и выходная проводимость транзистора h22 приведены в табл. 1.
Таблица 1
Решение:
На Рис. 1 показана эквивалентная малосигнальная схема транзисторного каскада усиления, включенного по схеме с общим эмиттером (ОЭ).

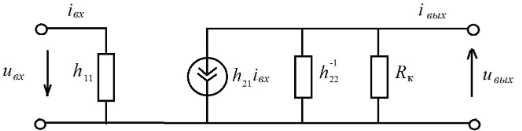

Рис.1 Эквивалентная малосигнальная схема усилительного каскада (ОЭ)
*) В схеме транзисторного каскада усиления с ОЭ эмиттерн...
