Определить количество теплоты, выделяющейся в магнитопроводе катушки индуктивности переменного тока, намотанной на замкнутый магнитопровод. По катушке с числом витков w протекает ток I промышленной частоты 50 Гц; размеры магнитопровода приведены на рис.

Определить количество теплоты, выделяющейся в магнитопроводе катушки индуктивности переменного тока, намотанной на замкнутый магнитопровод.

По катушке с числом витков w протекает ток I промышленной частоты 50 Гц; размеры магнитопровода приведены на рис. 1.

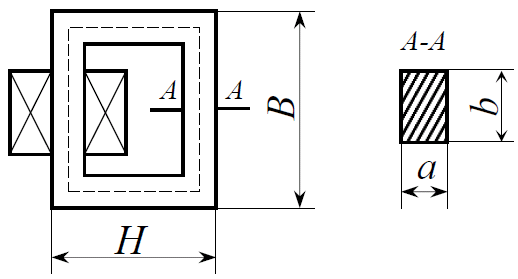

Рис. 1. Геометрические размеры магнитопровода

Исходные данные:

Расчет произвести для двух случаев:

1. Магнитопровод изготовлен из сплошного бруска стали. При определении количества теплоты рассчитать возможный интервал ее изменения (в соответствии с применяемой эмпирической формулой).

2. Материал магнитопровода: шихтованный из горячекатаной трансформаторной листовой стали марки 1514; толщина листа 0,35 мм.

Коэффициент заполнения поперечного сечения шихтованного магнитопровода принять равным 0,9.

Объяснить причину расхождения количества теплоты, выделяющейся в магнитопроводе катушки индуктивности переменного тока, намотанной на этот замкнутый магнитопровод, при различных способах изготовления магнитопровода.
