Условие задачи
Пользуясь символическим методом, определить комплексные токи, напряжения и мощности во всех участках схемы, изображенной на рис. 1. Вычертить схему цепи, учитывая характер нагрузки во всех ее участках. Для проверки правильности решения составить баланс активных и реактивных мощностей. В комплексной системе координат в масштабе построить векторную диаграмму токов и напряжений.

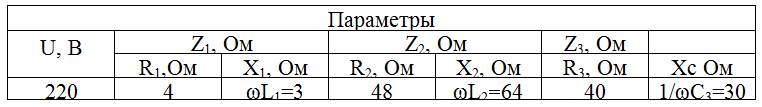

Таблица 1
Ответ
1. Начертим схему в соответствии с исходными данными (см. рисунок 1.1).

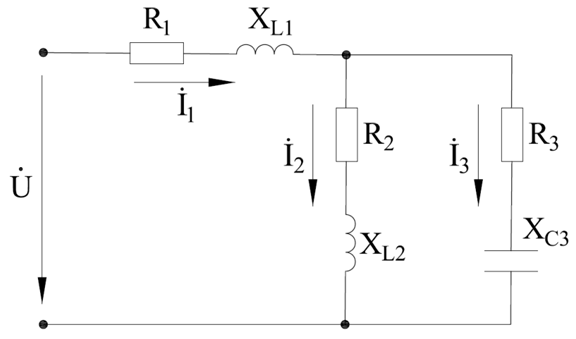

Рис. 1.1
2. Определим токи и напряжения на всех участках схемы.
Запишем полные сопротивления всех участков цепи в алгебраической и показательной формах:
