Условие задачи

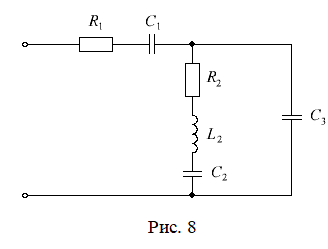

Для цепи, изображенной на рис. 8 требуется:
1. Определить комплексным методом действующие значения напряжения и токов на всех участках цепи.
2. Определить активные, реактивные и полные мощности каждого участка и всей цепи.
3. Составить баланс активных и реактивных мощностей и оценить погрешность расчетов.
4. Построить векторную диаграмму токов и напряжений.

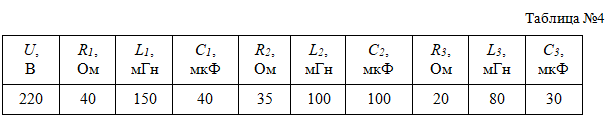

Значение напряжения источника U и параметры резисторов, индуктивностей и емкостей приведены в таблице №4. Частота питающего напряжения 50 Гц.
Ответ

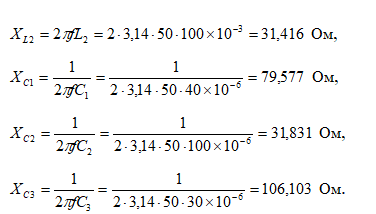

1. Определим сопротивления реактивных элементов:
2. Составим схему замещения цепи (см. рис. 9), выберем и обозначим направления токов в ветвях и определим общие сопротивления ветвей и эквивалентное (входное) сопротивление.
