Условие задачи
По выходным ВАХ полевого транзистора КП303Е для схемы с общим истоком (рисунок 3) определите крутизну сток-затворной характеристики, внутреннее сопротивление и коэффициент усиления по напряжению в рабочей точке, заданной напряжениями затвор-исток -2 В и сток-исток 14 В.

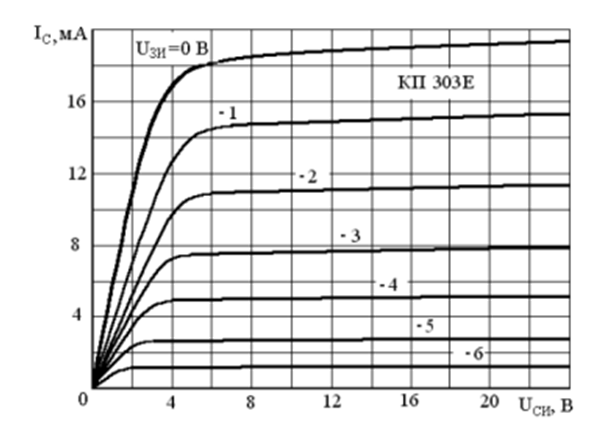

Рисунок 3 – Стоковые ВАХ полевого транзистора КП303Е
Ответ
Отмечаем на семействе ВАХ рабочую точку Uси = 14 В и Uзи = 2 В
Определяем ток стока
Для определение крутизны стоко-затворной характеристики зададим приращение стокового тока до соседней характеристики
О...
