Условие задачи

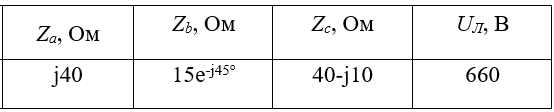

В трёхфазную сеть с симметричной системой линейных напряжений Uл включён трёхфазный потребитель электроэнергии, фазы которого имеют комплексные сопротивления Za, Zb, Zc и соединены «звездой».
Определить:
1. линейные и фазные токи,
2. активную Р, реактивную Q и полную S мощности потребителя.
3. показания приборов: амперметра и вольтметра.
Построить векторную диаграмму токов и напряжений
Ответ
1. Линейные и фазные токи.

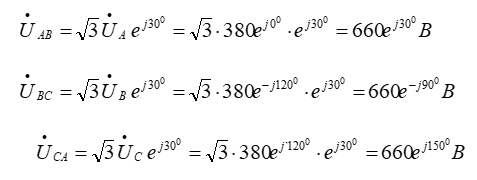

Линейные напряжения при соединении источника энергии звездой больше фазных в раз и сдвинуты по фазе на +30о можем записать:
Запишем сопротивления ...
