Условие:

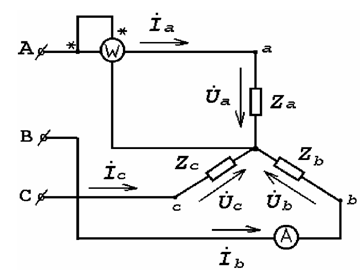

В трёхфазную сеть с симметричной системой линейных напряжений Uл включён трёхфазный потребитель электроэнергии, фазы которого имеют комплексные сопротивления Zа, Zb, Zс и соединены “звездой”.
Определить:
1) линейные и фазные токи,
2) активную Р, реактивную Q и полную S мощности потребителя.
3) показания приборов: амперметра и вольтметра.
4) Построить векторную диаграмму токов и напряжений.
Решение:
1) линейные и фазные токи,
При отсутствии нулевого провода за счет несимметрии нагрузки фазные напряжения нагрузки не равны напряжениям генератора.
Фазное напряжение генератора в комплексной форме, принимая начальную фазу
