Определить: линейные и фазные токи; потребляемую активную мощность, используя показания ваттметров; параметры цепи для построения векторной диаграммы токов и напряжений.

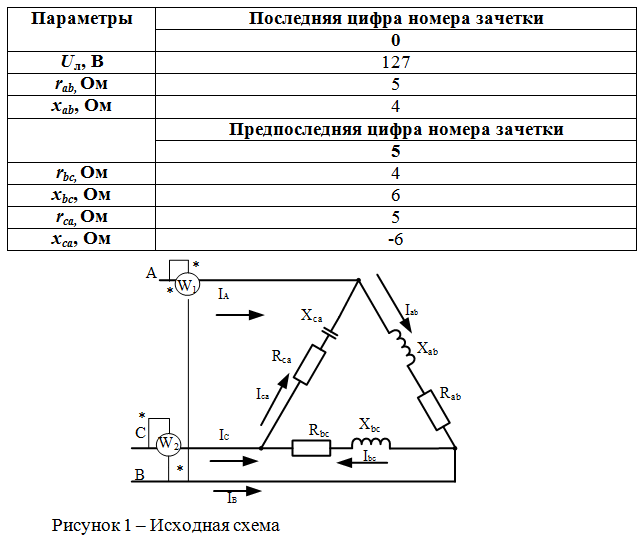

К трехфазной линии (рис. 2.14, а) с напряжением U подключены приемники, соединенные треугольником. Параметры активных и реактивных сопротивлений фаз приемников приведены в таблице 2.21.

Определить:

-× линейные и фазные токи;

- потребляемую активную мощность, используя показания ваттметров;

- параметры цепи для построения  векторной диаграммы токов и напряжений.

Таблица 5.1 – Исходные данные
