Определить линейные токи в проводниках линии и начертить в масштабе векторную диаграмму напряжений и токов, из которой графически определить ток в нулевом проводе. Вычислить мощность, потребляемую каждой фазой и всей цепью.
«Определить линейные токи в проводниках линии и начертить в масштабе векторную диаграмму напряжений и токов, из которой графически определить ток в нулевом проводе. Вычислить мощность, потребляемую каждой фазой и всей цепью.»
- Электроника, электротехника, радиотехника
Условие:

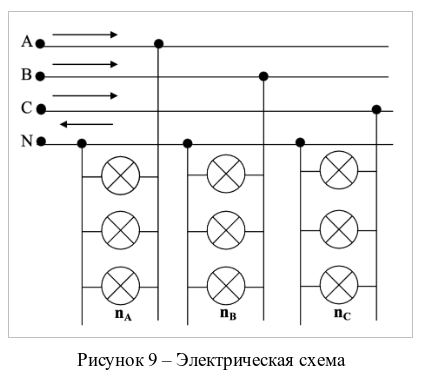

Производственное помещение домостроительного комбината освещается лампами накаливания. Лампы включены звездой с нулевым проводом в трехфазную четырехпроводную сеть. Линейное напряжение сети равно Uном. В фазы А, В и С включены соответственно nA, nB, nC ламп мощностью каждая РЛ.
Определить линейные токи в проводниках линии и начертить в масштабе векторную диаграмму напряжений и токов, из которой графически определить ток в нулевом проводе. Вычислить мощность, потребляемую каждой фазой и всей цепью. Заданные величины в табл. 4.
Таблица 4 – Исходные данные
Решение:
Определяем фазные напряжения установки:
Находим фазные токи:
