Определить логическое состояние на выходе схемы. Дать пояснение состояния транзисторов (открыт, закрыт) для сигналов на входе. Принципиальная электрическая схема для решения задачи приведена на рисунке 2.
- Электроника, электротехника, радиотехника
Условие:
Определить логическое состояние на выходе схемы. Дать пояснение состояния транзисторов (открыт, закрыт) для сигналов на входе.
Принципиальная электрическая схема для решения задачи приведена на рисунке 2.

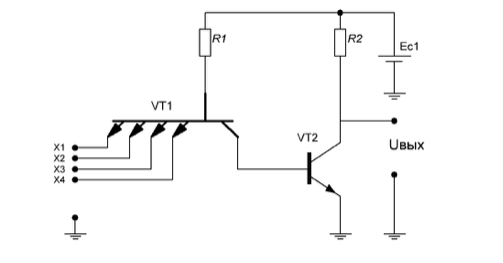

Рисунок 2. Принципиальная электрическая схема элемента И-НЕ на ТТЛ логике.
Исходные данные для решения задачи указаны в таблице 2.
Таблица 2. Исходные данные.
Решение:
1-я комбинация входных напряжений 1001.
Примем уровень логической 1 близким к напряжению питания ( для ТТЛ - логики 5 В),а уровень логического 0 близким к нулевому потенциалу, не более 0,1 В.
Транзистор VT1 многоэлектродный и в нашем случае имеет четыре идентичных перехода база-эмиттер. Для открытия перехода база-эмиттер необходимо напряжение Uбэ 0,7 В.
Рассмотрим состояние переходов транзистора VT1.
На первый и четвертый эмиттер подается логическая 1, т.е. высокий потенциал, близкий к напряжению питания. На базу через сопротивление R1 подается потенциал и...
