Условие:

В СВЧ передатчике имеется выходной контур, содержащий катушку с переменной индуктивностью. Радиус катушки равен r, число витков - W, сила тока в катушке и его частота равны I и f соответственно. В течение рабочего дня суммарное время регулировок с помощью ручки управления не превышает Т часов. Определить минимальную толщину экрана и длину трубки, при помощи которой выводят ручку управления из экранирующей камеры (диаметр ручки управления - D), обеспечивающих на рабочем месте допустимую для оперативного персонала плотность потока СВЧ энергии облучения. При этом R - расстояние от катушки до рабочего места.

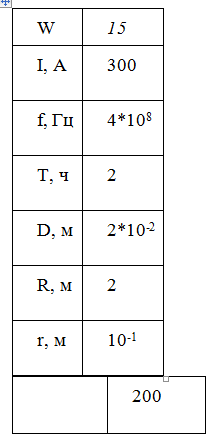

Требуемые данные в таблице.

Материал экрана: сталь - = 200; медь - = 1; материал стержня: гетинакс - = 7; текстолит - = 8; эбонит - =3.0; стеклотекстолит - =7.5.

Решение:

Решение задачи:

Напряженность магнитной составляющей поля катушки Н на расстоянии R от нее (без экрана) рассчитывается по формуле:

где m - коэффициент, определяемый соотношением R/r (при R/r10 значение m=1)==20

Определяем, удовлетворяет ли значение R условиям:

И R

2м=0,12 И 2м=0,013

где - длина волны, м, = 3*108/f, м =м

условия выполняются, то имеет место волновая зона, оценку эффективности поля, в которой производят по плотности энергии (ППЭ) излучения

, Вт...
