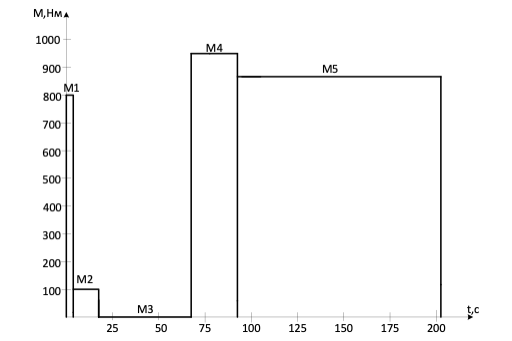

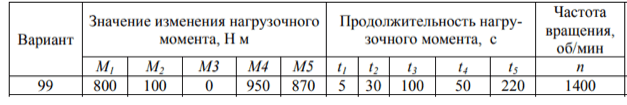

Определить мощность, необходимую для привода механизма, режим работы которого задан нагрузочной диаграммой (см. табл. П. 1). Выбрать двигатель по каталогу, расшифровать структуру обозначения его типа, построить естественную механическую характеристику,

1. Перечертить схему включения идеального операционного усилителя (ОУ). 2. Для заданной схемы изобразить временные диаграммы входных сигналов.

Требуется: вычислить токи в ветвях цепи методом свертки, составить баланс мощностей для проверки правильности решения, построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).

Нарисуйте схему для получения круговой развертки на экране осциллографа. Рассчитайте элементы рс цепочки и определите действующее значение напряжения генератора, которое к ней надо подвести, чтобы получить круг диаметром 4 см.
