Определить мощность в начале линии, напряжение в начале линии, потери активной и реактивной мощности в линии, зарядную мощность линии.
- Электроника, электротехника, радиотехника
Условие:
От электрической станции отходит линия электропередачи номинального напряжения 220 кВ длиной L=100 км км, выполненная проводом марки 2×АС-240/32
Нагрузка в конце линии -
Напряжение в конце линии -
Представить линию П-образной схемой замещения.
Определить мощность в начале линии
напряжение в начале линии, потери активной и реактивной мощности в линии, зарядную мощность линии Qb, продольную и поперечную составляющие падения напряжения, модуль полного падения напряжения.
Построить в масштабе векторную диаграмму напряжений.
Решение:

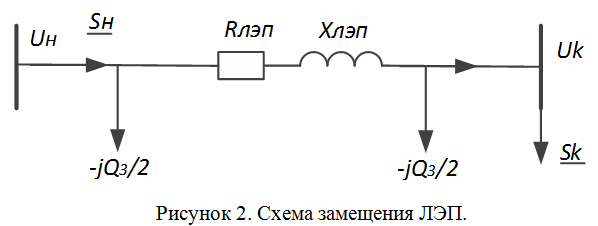

Составим расчетную схему линии, пренебрегая активной проводимостью (рисунок 2).
1. Рассчитаем параметры схемы замещения. Пользуясь справочными данными определим удельные сопротивления и проводимости провода:
