Условие:
Определить напряжение и мощности во всех участках схемы, изображённой на рисунке 1.
Вычертить схему цепи, учитывая характер нагрузки во всех её участках.
Для проверки правильности решения составить баланс активных и реактивных мощностей.
В комплексной системе координат в масштабе построить векторную диаграмму токов и напряжений цепи.

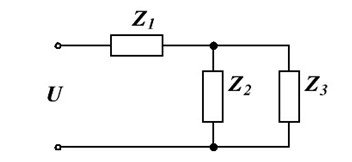

рис.1
Решение:

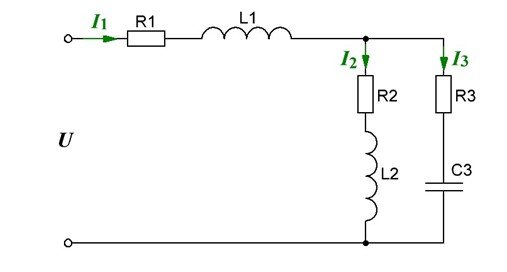

Вычертим схему цепи, учитывая характер нагрузки во всех её участках:
Определим напряжения и мощности во всех участках схемы:

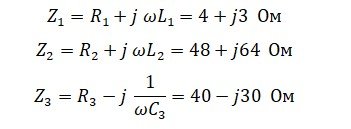

- полные сопротивления ветвей
Ветви Z2 и Z3 соединены параллельно, их общее со...
