Определить напряжение и заряд каждого конденсатора в электростатической цепи согласно варианту. Исходные данные для расчета приведены в таблице 3.
«Определить напряжение и заряд каждого конденсатора в электростатической цепи согласно варианту. Исходные данные для расчета приведены в таблице 3.»
- Электроника, электротехника, радиотехника
Условие:
Определить напряжение и заряд каждого конденсатора в электростатической цепи согласно варианту.
Исходные данные для расчета приведены в таблице 3.

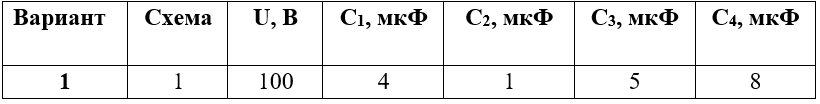

Таблица 3 – Исходные данные для расчета задания 3

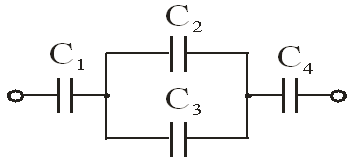

Рис.3.1. Цепь конденсаторов.
Решение:
1. Заменим параллельно соединенные C2 и C3 общим эквивалентным конденсатором C23:
C23 = C2 + C3 = 1 + 5 = 6 мкФ
Также заменим последовательно соединенные в общей цепочке конденсаторы C1 и C4 общим эквивалентным конденсатором C14
Получим упрощенную эквивалентную схему на рис.3.2:
Рис.3.2. Эквивалентная схема после упрощения
Теперь можно найти общую емкость всей цепи последовательно соединённ...
