Условие задачи
Определить напряжение на каждом сопротивлении электрической цепи, ЭДС и КПД источника, электрическую энергию, потребляемую всей цепью за 5 часов работы, если известно: 𝑅1 = 4 Ом, 𝑅2 = 6 Ом, 𝑅3 = 4 Ом, 𝑅4 =3 Ом, 𝑅5 = 3 Ом, 𝑅6 = 1 Ом, 𝑅7 = 2 Ом, 𝑅01 = 0,4 Ом. Через сопротивление 𝑅2 проходит ток 0,5 А.

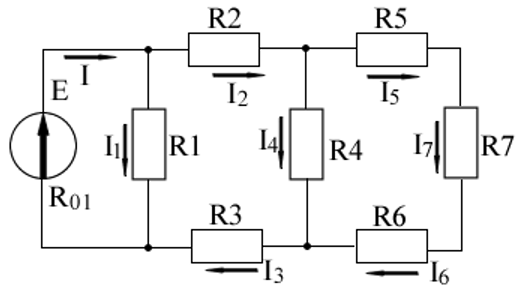

Рис.1. Заданная схема
Ответ
Дано: I2 = 0,5A, 𝑅1 = 4 Ом, 𝑅2 = 6 Ом, 𝑅3 = 4 Ом, 𝑅4 = 3 Ом, 𝑅5 = 3 Ом, 𝑅6 = 1 Ом, 𝑅7 = 2 Ом, 𝑅01 = 0,4 Ом.
Найти: U01, U1, U2, U3, U4, U5, U6, U7, E, КПД, W.
1. Упростим схему, заменив последовательно соединенные сопротивления R5, R6 и R7 эквивалентным сопротивлением R567. Обозначим узлы и токи (рис.2):

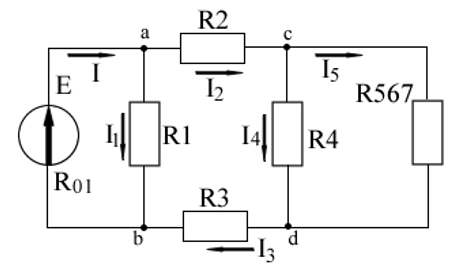

Рис.2
Здесь:
