Условие задачи
Определить общее напряжение и сопротивление цепи (рис. 3), если сопротивления участков: R1=R4=60 Ом, R2=R5=40 Ом, R3=10 Oм, R6=80 Ом. Известно, что мощность P2 потребляемая сопротивлением R2, равна 40 Вт.

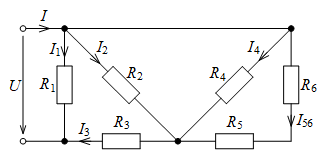

Рис. 3.
Ответ
Заменяя последовательно и параллельно соединенные сопротивления эквивалентными, определяем общее сопротивление цепи:
Ток в ветви с R2:
