Условие задачи
Определить параметры изолирующих подвесок для промежуточных опор воздушных линий (ВЛ), подходящих к ОРУ, и для порталов ОРУ. Расчеты выполнить для обоих классов напряжения. Определить импульсные напряжения перекрытия изоляционных конструкций для каждого расчетного случая.
Исходные данные

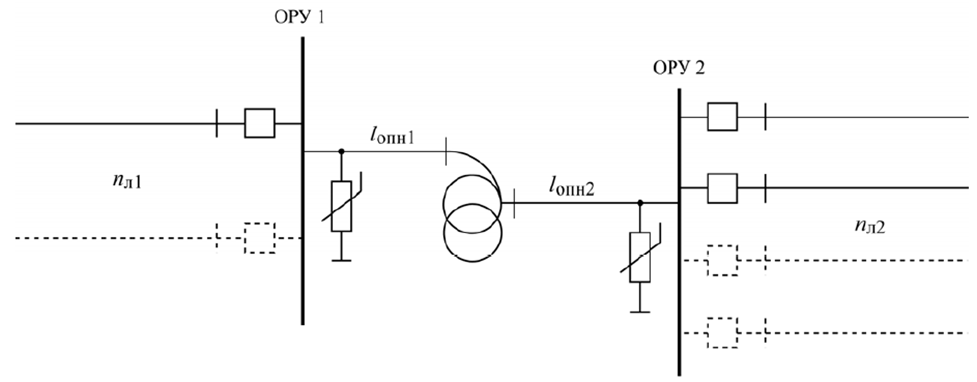

Рис.1. Упрощенная схема подстанции.

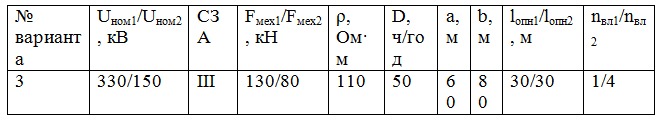

Таблица 1 – Исходные данные
Uном1 и Uном2 – номинальные напряжения ОРУ 1 и ОРУ 2 соответственно;
СЗА– степень загрязнения в районе расположения подстанции и воздушных линий; и Fмех2– механические нагрузки на гирлянды изоляторов классов напряжения Uном1 и
Uном2 соответственно;
ρ– измеренное при средней влажности почвы удельное сопротивление грунта в районе
расположения подстанции;
D– число грозовых часов в году в районе прохождения линии и расположения подстанции;
a и b– габариты подстанции;
lопн1 и lопн2– расстояния от защищаемого объекта до ОПН в ОРУ 1 и ОРУ 2 соответственно;
nвл1 и nвл2– число воздушных линий электропередачи, подходящих к ОРУ 1 и ОРУ 2.
Исходные данные, зависящие от класса напряжения:
lпр – длина пролета воздушных линий;
hx – высота портала ОРУ;
Стр – входная емкость защищаемого оборудования (силового трансформатора);
Uисп.пги – нормированные значения испытательного напряжения полного грозового импульса для силовых трансформаторов;
– волновое сопротивление воздушной линии и ошиновки ОРУ.
Ответ
Для ВЛ и ОРУ большего класса напряжения применить гирлянды стеклянных подвесных изоляторов, для ВЛ и ОРУ меньшего класса напряжения длинностержневые полимерные изоляторы.
А) Расчет требуемого числа изоляторов для класса напряжения 330кВ.
Uном1= 300кВ Fмех1=130кН СЗА- III
Количество изоляторов для гирлянды воздушной линии и ОРУ определяется по формуле:
эф эффективная длина пути утечки
UНРфазн наибол...
