Условие задачи

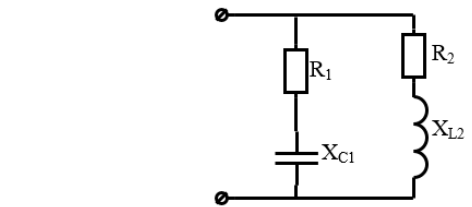

Цепь переменного тока содержит различные элементы (резисторы, катушки индуктивности, емкости), образующие две параллельные ветви. Схема цепи приведена на соответствующем рисунке. Индекс «1» у дополнительного параметра означает, что он относится к первой ветви, индекс «2» – ко второй. Начертить схему цепи и определить следующие величины, если они не заданы в таблице 3: 1) токи Ι1 и Ι2 в обеих ветвях; 2) ток Ι в неразветвленной части цепи; 3) напряжение U, приложенное к цепи; 4) активную Р, реактивную Q и полную S мощности всей цепи. Начертить в масштабе векторную диаграмму цепи.
Каким образом в заданной цепи можно получить резонанс токов. Если цепь не позволяет достигнуть резонанса токов, то пояснить, какой элемент надо дополнительно включить в цепь для этого. Начертить схему такой цепи.

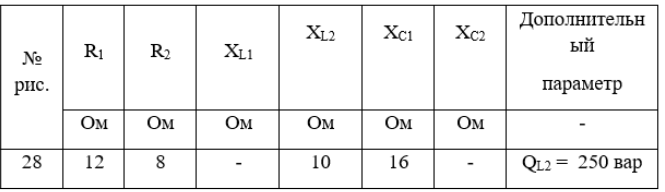

Таблица 3 – Исходные данные
Ответ
Задачу решаем методом проводимостей.
Полное сопротивление первой ветви:
Полное сопротивление второй ветви:
Активные проводимости ветвей:
