Условие:

Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рис. 2.1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 2.1.

С учетом приведенных данных требуется определить (рассчитать):

- параметры резистора r1 и индуктивности L1 катушки;

- величины напряжений на резисторах и на участке bd;

- углы сдвига фаз между напряжением и током на входе цепи и на участке bd;

- параметры схемы для построения векторной диаграммы.

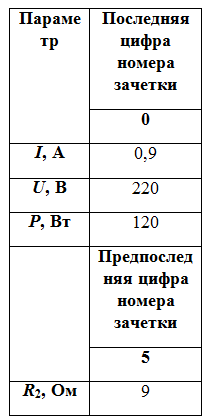

Таблица 2.1

Задание к задаче



Решение:

1. Расчетная схема:

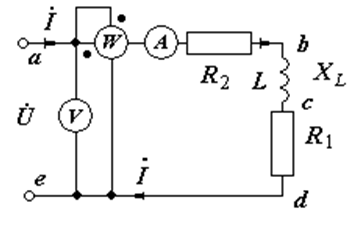

Рис. 2.1

2. Определение различных параметров.

3. Значение cos с учетом показания приборов:

P = UIcos;

cos=P/UI=120/(220*0.9)= 0,61.

4. Значение угла , рад: = 0.92 рад.

5. Значение угла , град: = 52.5 град.

6. Общее активное сопротивление R, учитывая, что ваттметр показывает активную мощность Р: P = I2(r1 + r2) =I2R; R=148,15 Ом.

7. Сопротивление r1: R= r1 + r2: r1 = 139.15 Ом.

8....
