Условие задачи
Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рис. 2.1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 2.1.
С учетом приведенных данных требуется определить (рассчитать):
- параметры резистора r1 и индуктивности L1 катушки;
- величины напряжений на резисторах и на участке bd;
- углы сдвига фаз между напряжением и током на входе цепи и на участке bd;
- параметры схемы для построения векторной диаграммы.

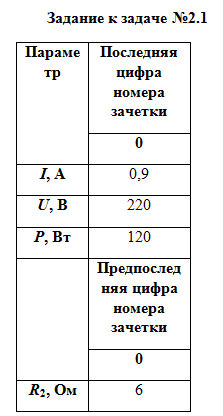

Таблица 2.1
Ответ

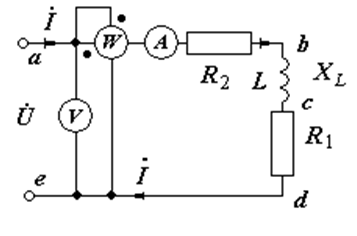

1. Расчетная схема
Рис. 2.1
2. Определение различных параметров.
3. Значение cos с учетом показания приборов:
P = UIcos;
cos=P/UI=120/(220*0.9)= 0,61.
4. Значение угла , рад: = 0.92 рад.
5. Значение угла , град: = 52.5 град.
6. Общее активное сопротивление R, учитывая, что ваттметр показывает активную мощность Р: P = I2(r1 + r2) =I2R; R=148,15 Ом.
7. Сопротивление r1: R= r1 + r2: r1 = 142.15 Ом.
8. Модул...
