Условие задачи
Определить параметры схемы замещения трансформатора. Расчёт производится на одну фазу. Схема соединения обмоток Υ/Υ. Начертить схему замещения фазы трансформатора с простановкой всех значений параметров в режимах холостого хода и короткого замыкания. Рассчитать и построить график зависимости КПД от нагрузки.

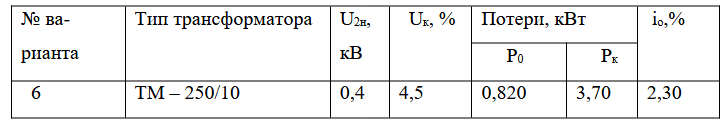

Таблица 1.1 – Исходные данные.
Ответ
Определение параметров схемы замещения трансформатора в режиме холостого хода
Номинальный ток трансформатора
где U1н номинальное первичное напряжение, В;
Sн - номинальная полная мощность, ВА.
Фазное напряжение первичной обмотки
