Условие:

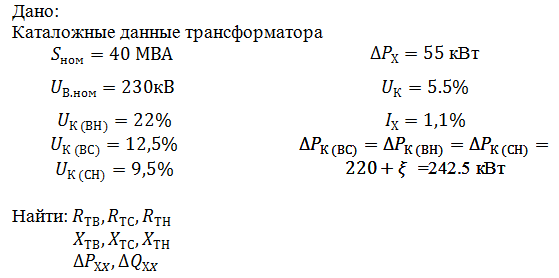

Определить параметры схемы замещения трех обмоточного трансформатора типа ТДНТ- 40000/220, приведенные к стороне высшего напряжения.
Решение:

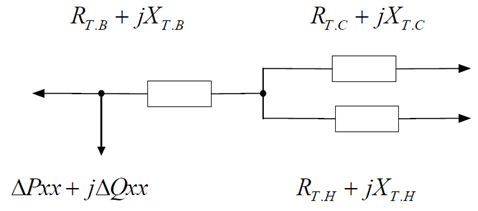

На рисунке 5 представлена расчетная схема замещения трансформатора ТДНТ- 40000/220
Рисунок 5. Схема замещения трансформатора ТДНТ- 40000/220
Для вычисления параметров ветвей трех лучевой схемы замещения необходимо найти значения потерь короткого замыкания и напряжения короткого замыкания, соответствующие лучам схемы замещения.
