Условие задачи
Трехфазный трансформатор имеет параметры, значения которых приведены в табл. 1.7: номинальная мощность Sном и номинальные напряжения (линейные) U1ном и U2ном, напряжение короткого замыкания uк, ток холостого хода i0, потери холостого хода Р0ном и потери короткого замыкания Рк.ном. Обмотки трансформатора соединены по схеме "звезда" - "звезда". Требуется определить: параметры Т-образной схемы замещения, считая ее симметричной (r1 = r'2 и x1 = x'2), а также фактические значения сопротивлений вторичной обмотки; величины КПД η, соответствующие значения полной мощности трансформатора 0,25Sном; 0,5Sном; 0,75Sном и Sном (при коэффициентах мощности нагрузки cosj2 = 0,8 (индуктивный характер нагрузки) и cosj2 =1; номинальное изменение напряжения Построить графики

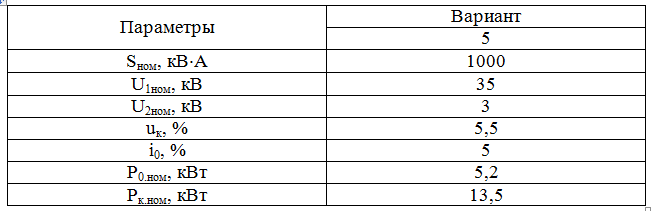

Таблица 1.7
Ответ
1. Напряжение короткого замыкания:
2. Ток короткого замыкания:
3. Коэффициент мощности режима короткого замыкания:
