Условие:

Определить параметры усилительного каскада: входное сопротивление  RВХ, выходное сопротивление  RВЫХ, коэффициенты усиления по напряжению КU, по току КI ,по мощности КP, верхнюю fВ и нижнюю fН граничную чаcтоту (рис.2).

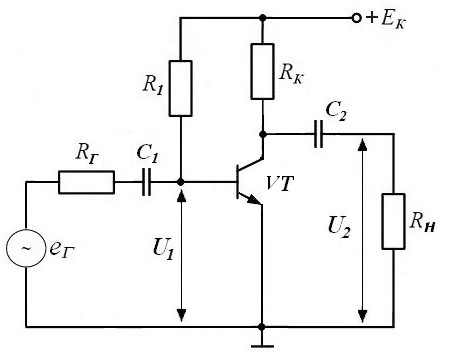

Рис.2. Схема каскада ОЭ

Исходные данные:

IK0=5 мА= 5∙10-3 A;  UKЭ0 = 10 В ; RГ= 0,9 кОм = 900 Ом;  RК= 2,7  кОм=2,7 ∙103 Ом;
RН= 1,5 кОм =1,5∙103  Ом; С1 = 10 мкФ =10∙10-6  Ф;  С2 = 5 мкФ = 5∙10-6 Ф;
СК = 50 пФ=50∙10-12  Ф;      fГ =1,4  МГц= 1,4 ∙106  Гц.

Решение:

Дано:

IK0=5 мА= 5∙10-3A; UKЭ0= 10 В ; RГ= 0,9 кОм = 900 Ом; RК= 2,7 кОм=2,7 ∙103Ом;
RН= 1,5 кОм =1,5∙103Ом; С1= 10 мкФ =10∙10-6Ф; С2= 5 мкФ = 5∙10-6Ф;
СК= 50 пФ=50∙10-12Ф; fГ=1,4 МГц= 1,4 ∙106Гц.

При расчетах используем внутренние малосигнальные параметры. Необходимые значения определим по графикам входных и выходных статических характеристик вблизи заданной рабочей точки:
IK0=5 мА= 5∙10-3 A; UKЭ0 = 10 В ; IБ0=0,17 мА= 0,17∙10-3 A;
IЭ0= IK0+ IБ0= 5∙10-3 + 0,17∙10-3 = 5,2∙10-3 A.
