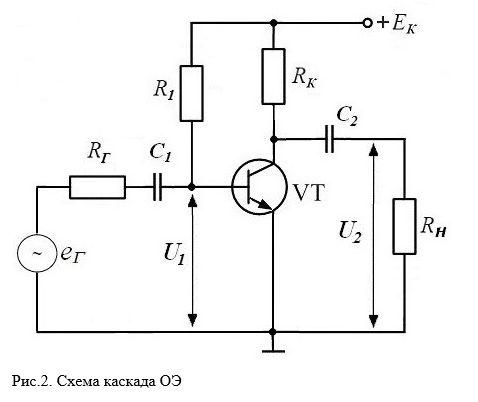

Определить параметры усилительного каскада: входное сопротивление, выходное сопротивление, коэффициенты усиления по напряжению, по току, по мощности, верхнюю и нижнюю граничную чаcтот .

Дано:

I_K0=12 мА= 12∙10^-3 A;

U_KЭ0 = 8 В;

R_Г = 0,2

кОм= 200 Ом;

R_К= 1,2 кОм=1,2∙10³ Ом;

R_Н= 1,8 кОм=1,8∙10³ Ом;

С₁ = 10 мкФ=10 ∙10^-6 Ф;

С₂ = 5 мкФ=5 ∙10^-6 Ф;

С_К = 50 пФ =50 ∙10^-12 Ф;

fГ =2,4 МГц= 2,4 ∙10⁶ Гц.

При расчетах используем внутренние малосигнальные параметры. Необходимые параметры определим по графикам входных и выходных статических характеристик вблизи заданной рабочей точки:

IK0=12 мА= 12∙10-3 A; UKЭ0 = 8 В ; IБ0=0,44 мА= 0,44∙10-3 A;
IЭ0= IK0+ IБ0= 12∙10-3 + 0,44∙10-3 = 12,44∙10-3 A.

Рис.2. Выходные характеристики

По выходной ВАХ практическим путем найдем коэффициент пере...
