Условие задачи
Определить показание вольтметра с выпрямительным двухполупериодным преобразователем и вольтметра электродинамической системы при подключении к ним разнополярного симметричного прямоугольногго напряжения (типа МЕАНДР) с размахом 20 В. Градуировка вольтметров в действующих значениях напряжения синусоидальной формы.
Ответ

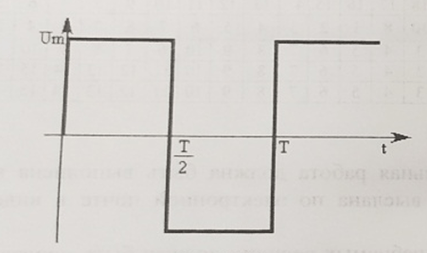

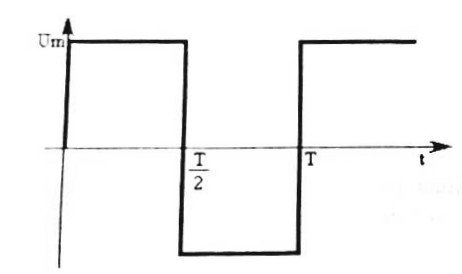

Имеем напряжение, форма которого показана на рисунке 9.1.
Рисунок 9.1
В соответствии с заданным размахом:
