Условие:
Определить показания амперметров в схеме (рис. 1), если линейное напряжение Uл = 230В; Zab = Zbc = Zca = (15 + j15) Ом. Построить векторно-топографическую диаграмму.

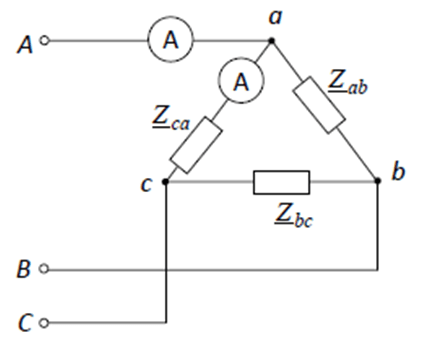

Рис. 1
Решение:
Расставим направления токи и напряжений в цепи:

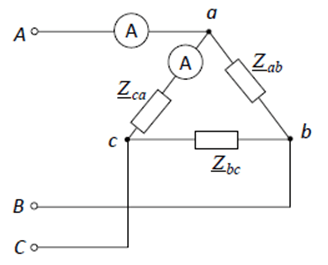

Рис. 2
Показания амперметров (амперметр показывает действующее значение тока) согласно рис. 2 равны:
Линейные напряжения:
