решение задачи на тему:

Определить показания приборов, указанных на схеме. Построить векторную диаграмму токов и топографическую диаграмму напряжений. Определить закон изменения тока источника. Определить закон изменения напряжения между точками, к которым подключен вольтметр.

Дата добавления: 06.09.2024

Условие задачи

Напряжение на зажимах цепи изменяется по закону u=Um sin⁡ωt. Частота питающего напряжения f=50 Гц.

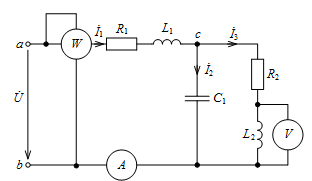

1. Определить показания приборов, указанных на схеме.

2. Построить векторную диаграмму токов и топографическую диаграмму напряжений.

3. Определить закон изменения тока источника.

4. Определить закон изменения напряжения между точками, к которым подключен вольтметр.

5. Определить активную, реактивную и полную мощности источника; активную, реактивную и полную мощности приемников. Составить и оценить баланс мощностей. Рассчитать коэффициент мощности.

6. Определить характер (индуктивность, емкость) и параметры элемента, который должен быть включен в электрическую цепь последовательно с источником для того, чтобы в ней имел место резонанс напряжений.

Дано: Um=140 В; R1=6 Ом; R2=5 Ом; L1=0,05 Гн; L2=0,03 Гн; C1=450 мкФ; C2=500 мкФ.

Ответ

1. Указываем на схеме положительные направления токов.

Вычисляем угловую частота переменного тока:

=2∙∙f=2∙∙50=314,159 радс

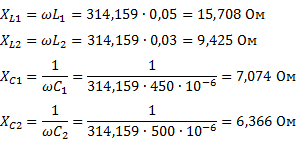

Определяем индуктивные и емкостные сопротивления элементов:

Полные комплексные сопротивления ветвей:

Потяни
