Условие задачи

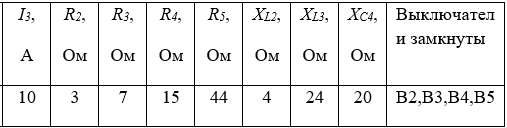

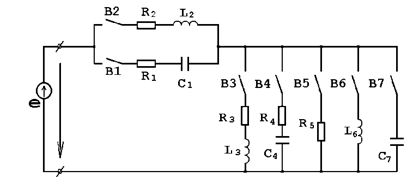

Схема электрической цепи показана на рисунке. Параметры элементов схемы помещены в таблице.
Электрическая цепь переменного синусоидального тока с частотой f=50 Гц. Находится под действием источника напряжения e=Emsin(ωt+φe). С учётом положения выключателей В1-В7 определить:
1) полные и комплексные сопротивления участков цепи;
2) все токи ветвей;
3) полные, реактивные и активные мощности отдельных участков цепи и всей электрической цепи;
4) построить векторные диаграммы токов и напряжений.
Ответ
1. Начертим схему цепи согласно данных варианта.
2. Произведем расчет комплексных сопротивлений участков цепи.
Z2=R2+jXL2=3+j4=5ej53,13^0Ом
Z3=R3+jXL3=7+j24=25ej73,74^0 Ом
Z4=R4-jXC4=15-j20=25e-j53,13^0Ом
Z5=R5=44 Ом
Cхема замещения приобретает вид:
