Определить потенциалы узлов 1 и 2 методом узловых потенциалов.

Дана цепь (рисунок 1).

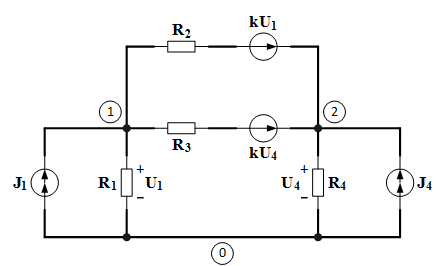

Рисунок 1 – Исходная схема цепи

Параметры элементов цепи:

Независимые источники тока

коэффициент передачи напряжения источников напряжения управляемых напряжением (ИНУН)

пассивные элементы цепи

Определить потенциалы узлов 1 и 2 методом узловых потенциалов.

Порядок решения:

1. Преобразовать цепь к виду, пригодному для анализа методом узловых потенциалов.

2. Вычертить расчетную схему, указать значения параметров ее элементов.

3. Для расчетной схемы вычертить направленный граф, составить топологическую (А) и компонентные (Yв, Jв) матрицы.

4. Сформировать уравнение цепи методом узловых потенциалов, используя найденные на шаге 2 матрицы.

5. Подставить численные значения параметров элементов и решить уравнение цепи.
