Условие задачи
Определить (рис. 31) общую емкость цепи, напряжение на каждом конденсаторе, напряжение, приложенное к цепи, и энергию электрического поля каждого конденсатора, если C1=10 мкФ, C2=20 мкФ, C3=30 мкФ, C4=20 мкФ, C5=15 мкФ.. Напряжение на конденсаторе C3 равно 40 В.

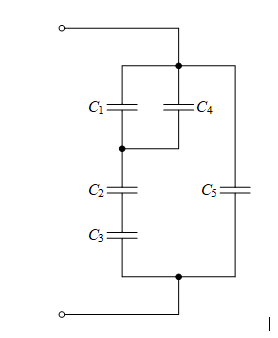

Рис. 31
Ответ

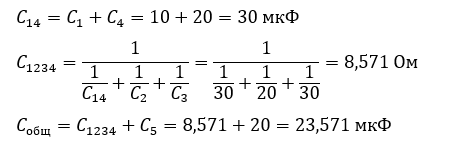

Заменяя последовательно и параллельно соединенные конденсаторы эквивалентными, определяем общую емкость цепи:
Определяем электрический заряд конденсаторов С2 и С3:
