Условие задачи

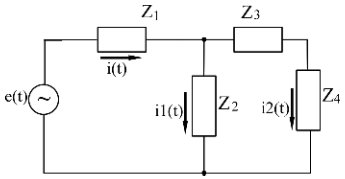

Электрическая цепь
Определить символическим методом токи и напряжения на элементах электрической цепи переменного тока, активную, реактивную и полную мощности. Построить векторные диаграммы токов и напряжений.
Параметры цепи имеют следующие значения:
Ответ

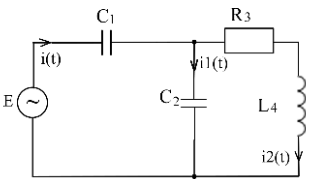

Полученная по исходным данным расчетная схема
Расчетная схема по варианту
1.Элементы цепи имеют следующие параметры:
Z1 = C1 =100 мкФ; Z2 = C2 =100 мкФ, Z3 = R3 =100 Ом, Z4 = L4 =0,2 Гн
2.Определим комплексные сопротивления ветвей
