Условие задачи
Определить:
1. Сопротивление диода постоянному току при заданном прямом напряжении и температуре t1 градусов.
2. Сопротивление диода постоянному току при заданном обратном напряжении и температуре t2 градусов.
3. Дифференциальное сопротивление диода при заданном прямом напряжении и температуре t1 градусов.
4. Дифференциальное сопротивление диода при заданном обратном напряжении и температуре t2 градусов.
5. Рассчитать ток и напряжение в нагрузке, и падение напряжения на диоде в схеме, приведенной ниже, при заданном напряжении источника E и сопротивлении нагрузки Rн. Построить нагрузочную прямую. Температура равна t1 градусов.

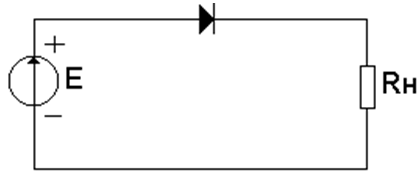

Схема электрической цепи изображена на рисунке, исходные данные приведены в таблице.
Ответ
1. Определим сопротивление диода постоянному току R0 при U=Uпр, t=t1 и при U=Uобр , t=t2 (см. рис. 1).

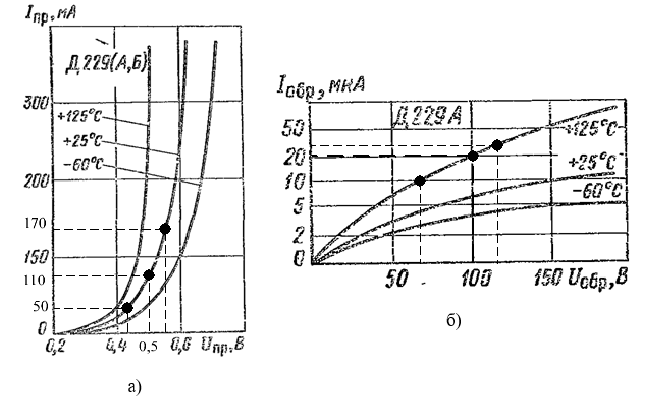

Рисунок 1 Вольт-амперные характеристики диода
а) зависимость прямого тока от напряжения;
б) зависимость обратного тока от напряжения.
По вольтамперной характеристике диода в прямом включении определяем, что при и ток .
