Условие задачи
Задание:
1) определить сопротивления холостого хода и короткого замыкания четырехполюсника со стороны входных и выходных зажимов;
2) определить коэффициенты
3) определить характеристические сопротивления и коэффициент передачи g четырехполюсника.
4) используя найденные характеристические параметры определить коэффициенты А-формы четырехполюсника.

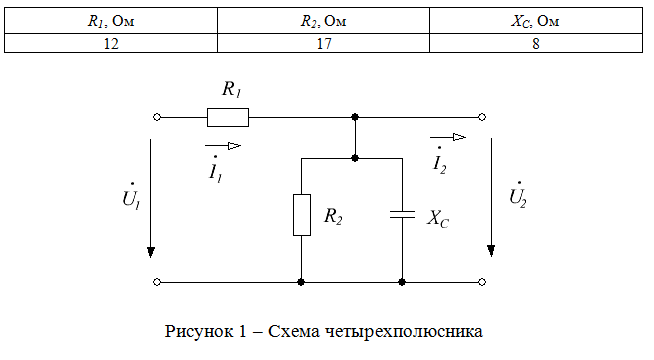

Исходные данные приведены в таблице 1, схема четырехполюсника изображена на рисунке 1.
Таблица 1 – Исходные данные
Ответ
Решение:

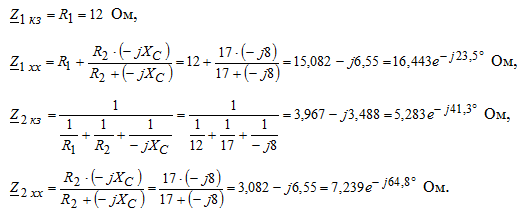

1. Определим сопротивления холостого хода и короткого замыкания четырехполюсника со стороны входных и выходных зажимов

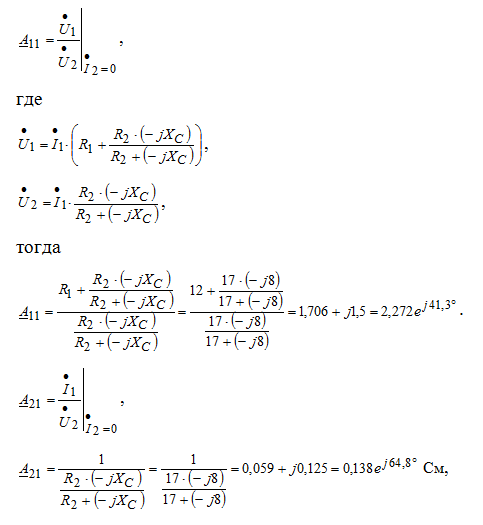

2. Определим коэффициенты А-формы четырехполюсника.
