Определить среднюю продолжительность отключений за год однотрансформаторной подстанции 330/10 кВ, подключенной к воздушной линии 330 кВ длиной 200 км по упрощенной схеме присоединения (рисунок 4.9). У подстанции «Б» показатели надежности соответственно:

Дата добавления: 02.12.2023

Условие задачи

Определить среднюю продолжительность отключений за год однотрансформаторной подстанции 330/10 кВ, подключенной к воздушной линии 330 кВ длиной 200 км по упрощенной схеме присоединения (рисунок 4.9).

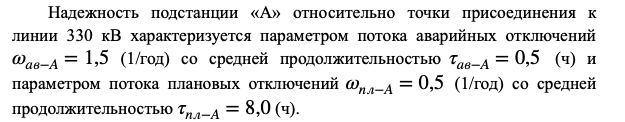

У подстанции «Б» показатели надежности соответственно:

«А», «Б», «В» - подстанции 110 кВ; W – воздушная линия;

1, 2 – масляные выключатели 110 кВ; 3, 4, 5 – линейные разъединители; 6 – отделитель; 7 – короткозамыкатель; Т – трансформатор 110/10 кВ

Рисунок 4.9 – Схема питания подстанции 110/10



Ответ

1. Составляем схему надежности электроснабжения относительно шин 10 кВ подстанции В (рисунок 4.10, а) в виде параллельно-последовательного соединения расчетных элементов А, Б, Г, В. Элементы А и Б характеризуются показателями надежности соответствующих подстанций А и Б, элемент Г показателями воздушной линии 330 кВ с разъединителями 3, 4, 5. Соответственно элемент В представляет последовательное соединение трансформатора 330/10 кВ, отделителя 6 и короткозамыкателя 7.
