Определить среднюю продолжительность отключений за год однотрансформаторной подстанции 500/10 кВ, подключенной к воздушной линии 500 кВ длиной 100 км по упрощенной схеме присоединения

Дата добавления: 30.08.2024

Условие задачи

Определить среднюю продолжительность отключений за год однотрансформаторной подстанции 500/10 кВ, подключенной к воздушной линии 500 кВ длиной 100 км по упрощенной схеме присоединения (рисунок 1).

Надежность подстанции «А» относительно точки присоединения к линии 330 кВ характеризуется параметром потока аварийных отключений   (1/год) со средней продолжительностью   (ч) и параметром потока плановых отключений    (1/год) со средней продолжительностью    (ч).

У подстанции «Б» показатели надежности соответственно:

ω(ав-Б)=2,0 (1/год); τ(ав-Б)=0,75 (ч);  ω(пл-Б)=0,6 (1/год); τ(пл-Б)=5,0 (ч).

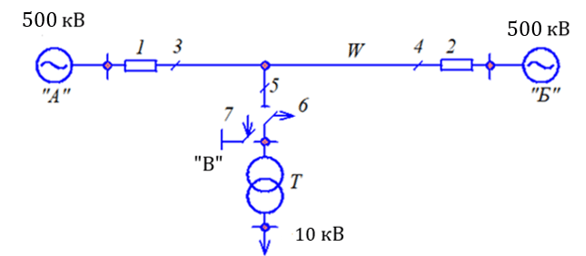

«А», «Б», «В» - подстанции 500 кВ; W – воздушная линия;

1, 2 – масляные выключатели 500 кВ; 3, 4, 5 – линейные разъединители; 6 – отделитель; 7 – короткозамыкатель; Т – трансформатор 500/10 кВ

Рисунок 1 – Схема питания подстанции 500/10

Ответ

1. Составляем схему надежности электроснабжения относительно шин 10 кВ подстанции В (рисунок 2, а) в виде параллельно-последовательного соединения расчетных элементов А, Б, Г, В. Элементы А и Б характеризуются показателями надежности соответствующих подстанций А и Б, элемент Г показателями воздушной линии 500 кВ с разъединителями 3, 4, 5. Соответственно элемент В представляет последовательное соединение трансформатора 500/10 кВ, отделителя 6 и короткозамыкателя 7.
