Определить среднюю продолжительность отключений за год однотрансформаторной подстанции 750/20 кВ, подключенной к воздушной линии 750 кВ длиной 500 км по упрощенной схеме присоединения (рисунок 4.9). Надежность подстанции «А» относительно точки

10 апреля 2025
Электроника, электротехника, радиотехника

Условие:

Определить среднюю продолжительность отключений за год однотрансформаторной подстанции 750/20 кВ, подключенной к воздушной линии 750 кВ длиной 500 км по упрощенной схеме присоединения (рисунок 4.9).

Надежность подстанции «А» относительно точки присоединения к линии 330 кВ характеризуется параметром потока аварийных отключений со средней продолжительностью

и параметром потока плановых отключений со средней продолжительностью

У подстанции «Б» показатели надежности соответственно:

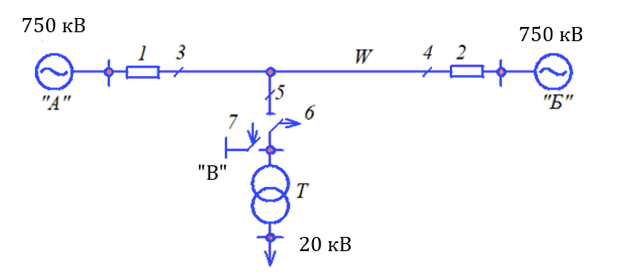

«А», «Б», «В» - подстанции 750 кВ; W – воздушная линия;

1, 2 – масляные выключатели 750 кВ; 3, 4, 5 – линейные разъединители; 6 – отделитель; 7 – короткозамыкатель; Т – трансформатор 750/20 кВ

Рисунок 4.9 – Схема питания подстанции 750/20

Решение:

1. Составляем схему надежности электроснабжения относительно шин 20 кВ подстанции В (рисунок 4.10, а) в виде параллельно-последовательного соединения расчетных элементов А, Б, Г, В. Элементы А и Б характеризуются показателями надежности соответствующих подстанций А и Б, элемент Г показателями воздушной линии 750 кВ с разъединителями 3, 4, 5. Соответственно элемент В представляет последовательное соединение трансформатора 750/20 кВ, отделителя 6 и короткозамыкателя 7.
