Условие задачи
Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от трехфазной сети с линейным напряжением U1, частотой 50 Гц. Величины, характеризующие номинальный режим двигателя: мощность на валу Рн; частота вращения nн; коэффициенты мощности cosφн и полезного действия ηн; кратности критического kм и пускового моментов kп и кратность пускового тока iп – приведены в табл. 5.
Задание:
1. В зависимости от линейного напряжения сети Uл и номинального напряжения двигателя определить схему соединения обмоток статора.
2. Для номинального режима двигателя рассчитать:
1) момент на его валу МН;
2) активную мощность Р1Н, потребляемую из сети;
3) линейный ток I1Н;
4) частоту вращения магнитного поля n0;
5) частоту ЭДС и тока в роторе f2Н.
3. Построить естественную механическую характеристику и определить по ней частоту вращения n ротора, если момент нагрузки на валу двигателя в установившемся режиме Мст = 0,8Мmax. Указать три характерные точки механической характеристики двигателя.

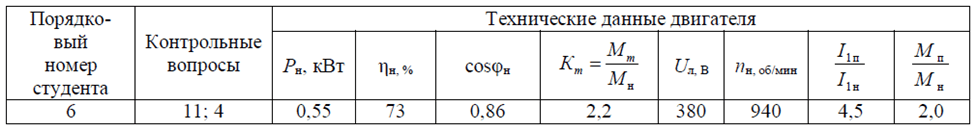

Таблица 5 – Исходные данные.
Контрольные вопросы:
4. С какой целью вводится добавочное сопротивление реостата Rp в цепь ротора двигателя с фазным ротором? Постройте качественные механические характеристики при Rp = 0; Rp ≠ 0.
11. Почему пусковые свойства двигателя с фазным ротором лучше, чем двигателя с короткозамкнутым ротором?
Ответ
Определим вращающий момент на валу:
Мощность механических потерь в номинальном режиме составит
Электромагнитный момент больше момента на валу:
