Определить: схему включения двигателя; номинальные частоты вращения магнитного поля и ротора двигателя; номинальный, пусковой и максимальный вращающие моменты двигателя; номинальный и пусковой токи в линии.

Асинхронный двигатель с короткозамкнутым ротором, подключенный к электрической сети с линейным напряжением UН и частотой 50 Гц, имеет следующие номинальные данные (см. таблицу): мощность на валу РН, скольжение SН, КПД hН, коэффициент мощности cosj, кратность пускового момента относительно номинального МП/МН, пускового тока, потребляемого двигателем, относительно номинального IП/IН, максимального момента относительно номинального ММ/МН. Число пар полюсов обмотки статора равно р. Фазное напряжение обмотки статора UФ.

 Определить:

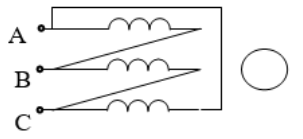

 1. Схему включения двигателя, чтобы двигатель работал в номинальном режиме, если фазное напряжение обмотки статора UФ=220В.

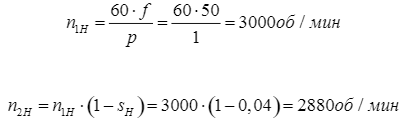

 2. Номинальные частоты вращения магнитного поля и ротора двигателя.

 3. Номинальный, пусковой и максимальный вращающие моменты двигателя.

 4. Номинальный и пусковой токи в линии.

 5. Номинальный и пусковой токи в фазах обмотки статора.

 6. Пусковой момент при снижении напряжения сети на m %.

 7. Частоту вращения ротора, при которой на валу развивается максимальный момент.

 8. Вращающий момент при скольжении S=0,5SКР (SКР – критическое скольжение), используя формулу:

 9. Частоту f2 тока ротора при работе двигателя в номинальном режиме.

 10. Мощность, потребляемую двигателем из сети.

 11. Мощность, потребляемую двигателем из сети, когда ротор остановлен, а суммарные потери в цепи ротора составляют DР1 10% от номинальной мощности.

 12. Потери мощности в цепи ротора в номинальных условиях, если потерями в сердечнике ротора и механическими потерями можно пренебречь.

 13. Построить механическую характеристику n=f(M), считая ее участок от n0 до nКР линейным.

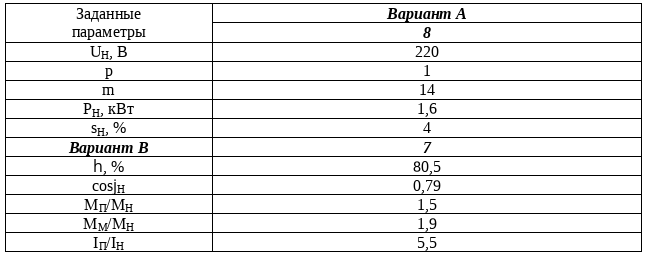

Исходные данные.
