Условие задачи
Определить теплоту, подводимую гелиостатами к установленному на башне парогенератору паротурбинной солнечной электростанции, если количество гелиостатов n, площадь зеркал одного гелиостата F, интенсивность солнечного излучения I, коэффициент эффективности использования солнечного излучения ηи. Определить также термический КПД и теоретическую мощность паротурбинной установки СЭС, работающей по циклу Ренкина, если параметры острого пара p1, t1, давление в конденсаторе p2 = 10 кПа, КПД парогенератора ηпг = 0,85. Как изменится мощность СЭС, если вместо паротурбинной установки применить кремниевые фотоэлектрические преобразователи с КПД ηфэ = 0,15, занимающие ту же площадь, что и зеркала гелиостатов? Исходные данные принять по таблице 3.
Таблица 3 – Исходные данные
Ответ
1. Изобразим схематично солнечную электростанцию башенного типа

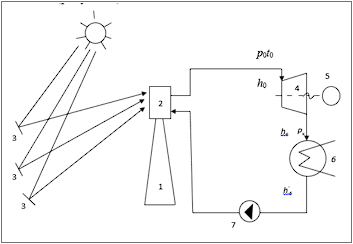

Рисунок 1 Схема солнечной электростанции башенного типа:
1 солнечная башня; 2 приемник; 3 гелиостаты; 4 паровая турбина; 5-электрогенератор; 6 конденсатор; 7 насос.
В паротурбинных солнечных энергетических установках теплота солнечного излучения от зеркал гелиостатов концентрируется на парогенераторе, установленном на б...
