Условие:

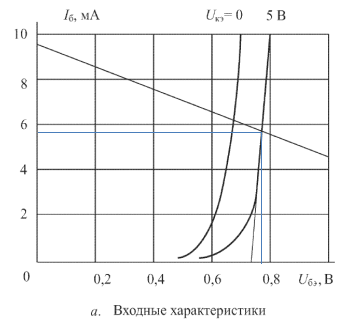

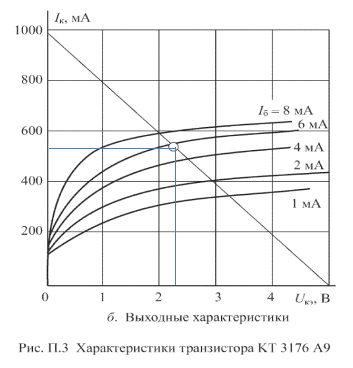

Определить точку покоя резисторного усилителя (рис. 2.3) на транзисторе КТ 3176 А9, если: Uп = 10 В, Rк = 19,5 Ом, Rэ= 0,5 Ом, Rб1 = 385 Ом, Rб2= 40 Ом, h21э = 180. Характеристики транзистора приведены в приложении на рис. П.3. Определить дифференциальный параметр h11э в точке покоя.
Исходные данные: Тип транзистора – КТ3176А9,
Решение:
1. Для усилителя переменного тока, точку покоя удобно определять, заменив схему эквивалентной (рисунок П.3). При этом:
Тогда, в нашем случае:
Координаты пересечения нагрузочной прямой с осями в плоскост...
