Условие задачи
Определить ток I, текущий в схеме, представленной на рисунке 1, а также найти аналитическим и графоаналитическим методами дифференциальное и статическое сопротивление при прямом напряжении.
Известна ВАХ диода (рис. 2), UП=3 В, R=50 Ом, Т=300 К, I0=0.1 мА. Построить временную диаграмму на диоде при переменном напряжении на диоде с амплитудой равной UП.
Рис. 1 Схема включения диода

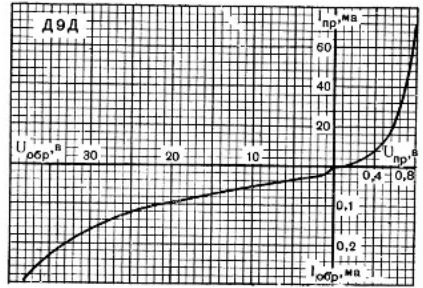

Рис. 2 – Вольтамперная характеристика диода
Ответ
Запишем уравнение по второму закону Кирхгофа для цепи (рис. 1) (1)Это уравнение содержит две неизвестные величины: I и Uд. Чтобы их определить, нужно ещё одно уравнение. Его роль выполняет ВАХ диода, дающая связь между I и Uд. Учитывая, что (2) это уравнение прямой, задачу удобно решить графически. Построим нагрузочную прямую (1) по двум точкам (точкам её пересечения с осями координат). Напряжение холостого хода Uхх это точка пересечения нагрузочной прямой с осью абсцисс; Uхх = Uп = 3 В. Ток короткого замыкания Iкз точка пересечения прямой с осью ординат; Iкз = Uп/R = 3/50 = 60 мА...
