Определить ток утечки, мощность потери и диэлектрические потери при включении конденсатора на постоянное напряжение. Определить удельные диэлектрические потери при включении того же конден­сатора.

Таблица 1. Исходные данные

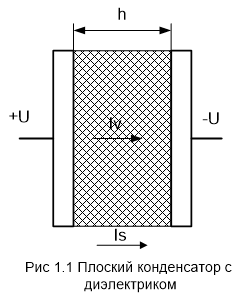

Геометрические размеры пластин конденсатора 950×1480, толщина диэлектрика h, величина приложенного напряжения U=4,3кВ, частота питающего напряжения f=50 Гц, удельное объемное и поверхностные сопротивления диэлектрика ρ_v=5,5·108 Ом·м и ρ_s=5,00·108 Ом, а также тангенс угла диэлектрических потерь tgδ=0,065.

Требуется:

1.    Определить ток утечки, мощность потери и диэлектрические потери при включении конденсатора на постоянное напряжение.

2.    Определить удельные диэлектрические потери при включении того же конден­сатора на переменное напряжение с действующим значением U промышленной частоты.

3.    Начертить упрощенную схему замещения реального диэлектрика, рассчитать ее и построить векторную диаграмму.
