Определить: ток в цепи I; напряжения на каждом из приемников U1, U2, U3; коэффициент мощности цепи cos⁡φ; активную Pk, реактивную Qk и полную Sk мощности каждого приемника и всей цепи (построить векторную диаграмму напряжений и тока).

Исходные данные. К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 1)

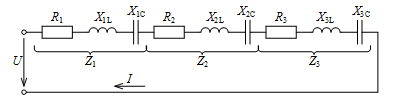

Рисунок 1 – Схема цепи

Определить: ток в цепи  I; напряжения на каждом из приемников  U₁, U₂, U₃; коэффициент мощности цепи ; активную P_k, реактивную Q_k  и полную  S_k мощности каждого приемника и всей цепи (построить векторную диаграмму напряжений и тока).
