Определить ток в цепи, напряжения на реостате и катушке, разность фаз между напряжением источника и током. Вычислить активную, реактивную и полную мощности цепи. Построить векторную диаграмму.
«Определить ток в цепи, напряжения на реостате и катушке, разность фаз между напряжением источника и током. Вычислить активную, реактивную и полную мощности цепи. Построить векторную диаграмму.»
- Электроника, электротехника, радиотехника
Условие:
Последовательно с реостатом, (см. рисунок 1), имеющим сопротивление R, включена катушка, параметры которой Rк и L. Действующее значение напряжения источника U, частота f. Определить ток в цепи, напряжения на реостате и катушке, разность фаз между напряжением источника и током. Вычислить активную, реактивную и полную мощности цепи. Построить векторную диаграмму.

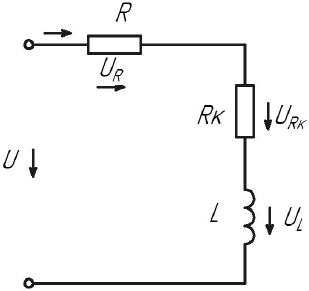

Рисунок 1 – Схема электрической цепи
Исходные данные представлены в таблице 1.

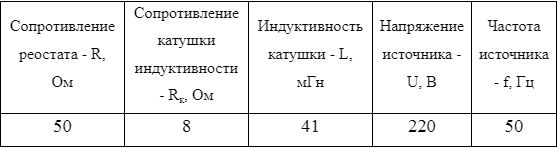

Таблица 1 - Исходные данные для выполнения расчетов
Решение:
Вычислим индуктивное сопротивление катушки:
Найдем полное сопротивление цепи:
Ток в цепи определим по закону Ома:
